汽车组合灯调光支架模具方案：0.5mm变形度，开模前就该算清楚的事

• 2026-10-09 00:00
• 管理员
• 94

产品要求

我们这次要开的是一套汽车组合灯调光支架的模具。这个件筋位多，侧边有高凸特征，客户给的变形度要求是0.5mm。

做车灯采购的人看到这个要求就知道分量。PBT加玻纤的料本来就不好控收缩，筋位一密、侧面再有高凸，几个因素叠在一起，0.5mm的公差没有任何试错空间。我们之前吃过亏，模具开完T1出来变形超标，钢料只能重新改，项目节点也跟着往后拖。所以这次询盘的时候，我们把变形度要求和关键尺寸一并标注清楚，先看模具厂能不能在开模前拿出方案。

产品简介

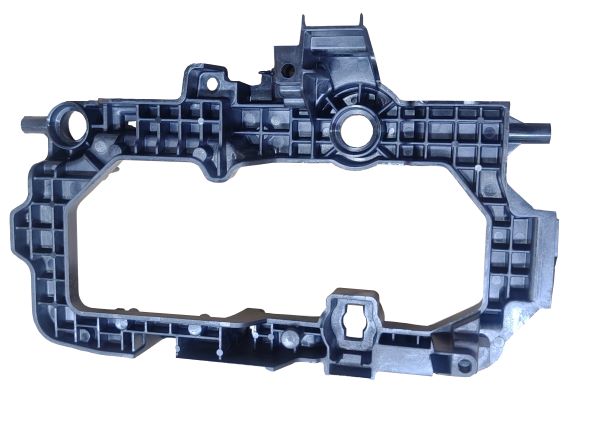

硬胶材质为PBT GF50，表面为光面，尺寸176×262×106mm，壁厚2.3mm，模具穴数1+1。

把这组参数摆出来，难点就已经清楚了。PBT里填充50%玻纤，收缩率受玻纤取向影响明显；壁厚2.3mm属于薄壁件，冷却速度快，收缩不均匀会直接放大变形；1+1穴意味着一模两件，两个型腔的冷却条件必须一致，否则两件的变形量会打架。这几个条件加在一起，才是这套模具真正的难度所在。

模具方案

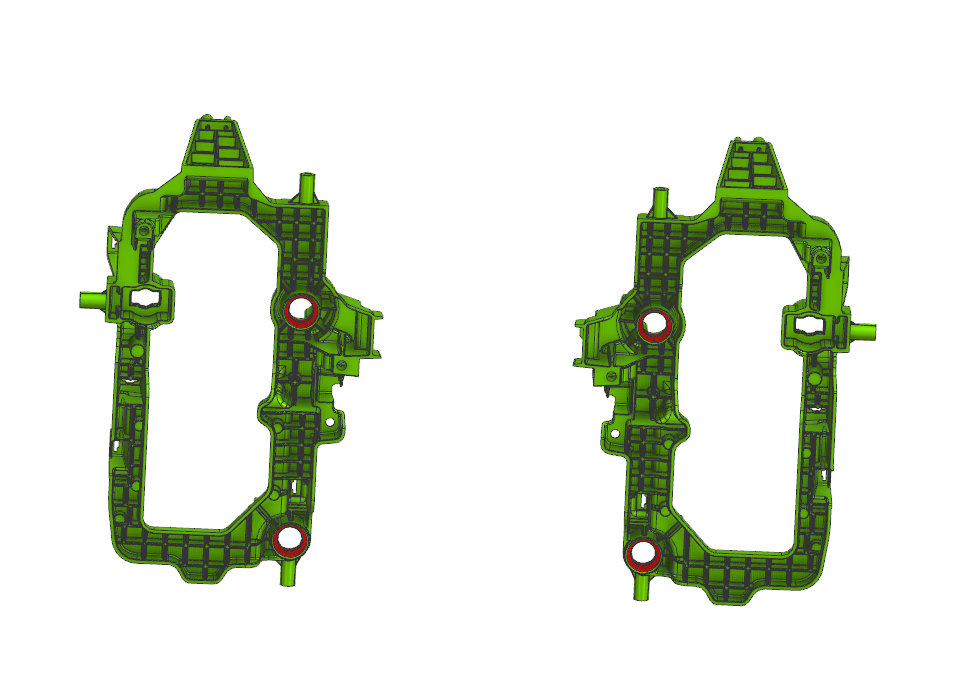

针对产品高变形度要求，开模前天津宣胜科技做了精确的模流分析，先把浇口位置确定下来。他们这一步没有按经验位置直接开，而是在软件里把熔体的走向、玻纤的排列方向、各区域的填充顺序都跑了一遍。浇口定在哪里，直接决定后面填充压力怎么分布、内应力往哪里锁。浇口定错，后面水路再怎么改也压不住变形。

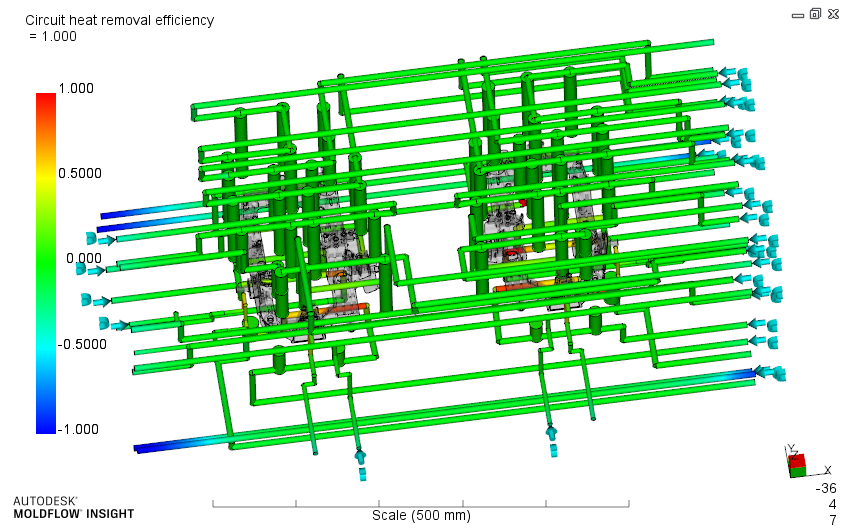

模流分析同时提前预判了产品成型中的高温区域。这些区域在模具设计阶段就针对性做了水路设计，冷却水路在这些位置加密布置，让模具冷却均匀。模温均匀，收缩才均匀，这是0.5mm变形度能不能达成的根本。

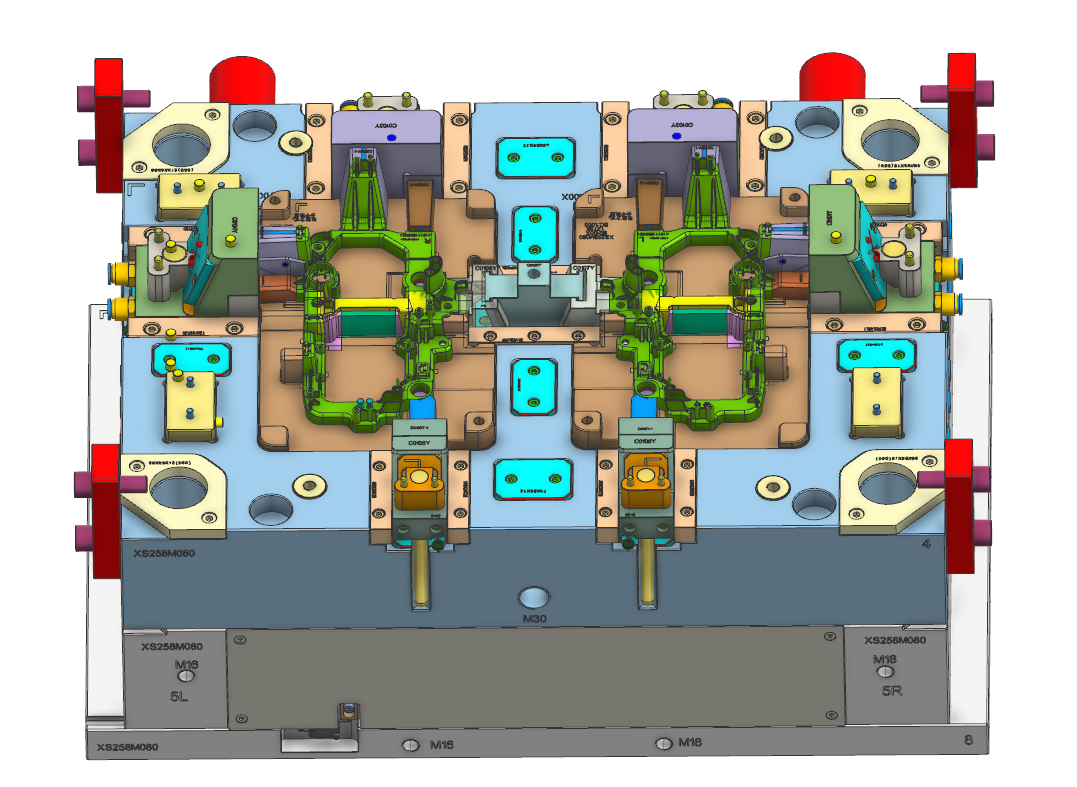

模具后模均采用镶件的方式，解决筋位多、难加工和困气的问题。这个件的筋位密，如果后模整块钢料铣出来，加工量大、周期长，筋位末端还容易困气。改成镶件结构后，筋位单独加工，镶件之间的配合间隙兼做排气通道，困气从模具结构上就解决了，不用靠后期调机去补。

产品侧面高凸部分，采用滑块上延迟顶出的方式，解决了出模问题。侧边高凸的位置如果普通顶出，容易拉伤产品。轩盛把侧向抽芯和顶出做成联动，滑块先退，顶针后动，高凸部位出模时受力均匀，产品表面不留顶痕。

结果反馈

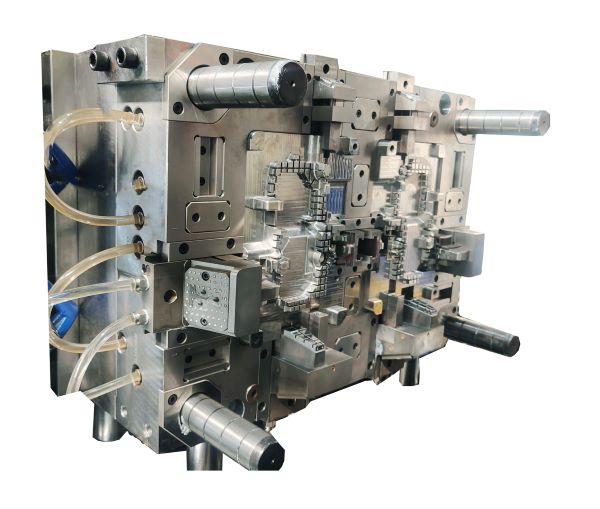

模具从设计到加工，模具细节都做好。T1试模时，全尺寸报告和变形度检测都在我们给的公差范围内，模具T1即量产，整个过程没有二次改模。

我们做采购的，最怕听到供应商说「没问题，肯定能做」。这次拿到的是一份模流分析报告、一套完整的水路方案，还有T1的实测数据。这些东西可以拿去给客户和项目经理交差，比任何口头承诺都实在。

天津宣胜科技做汽车车灯类精密注塑模具，从模具设计到加工全过程自己做，不做外发。
